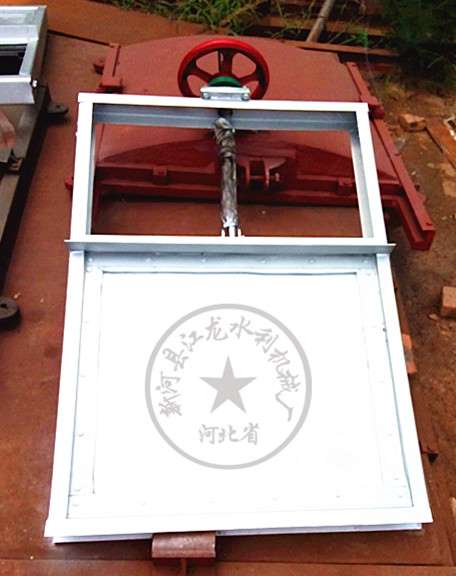

供应不锈钢渠道闸门,插板闸门

不锈钢渠道闸门的主要特点： 1,闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。2,对渠道深度的适应性强； 3,橡胶密封,止水性能好； 4,不锈钢制作,防腐性能好； 5,可配手动或手电两用螺杆式启闭机,对偏远无电地区的使用更为方便。

不锈钢渠道闸门形式及结构 1.形式:不锈钢渠道闸门。2.结构:本设备主要由闸门（门框,闸板）,密封条,吊块螺母等部件组成。密封面上镶有P型橡胶条,保证了密封性和耐久性, 久用磨损后,并可通过楔形压块高度来保证正常工作。具有结构合理,封闭性好,安装,调整,使用,维护方便,性能可靠等特点。

不锈钢渠道闸门适用范围 常用于给水,排水,引水,等水利工程。

不锈钢渠道闸门主要技术参数

工作场所：室外

环境温度： -40℃ – 80℃

安装形式：渠装式

介质及PH值：污水（6-9）,污泥（6-9）,排放水（5-8）

CBZ插板闸门系列有两种结构，一种门叶、门框由灰铸铁（HT200）熔化铸造，刨订精密加工而成。该闸门具有外形美观、结构简单、安装方便、操作安全、启闭灵活、耐腐蚀性能强、磨擦力孝止水性能好、渗水量小（正向0.72L/M.Min、反向1.25L/M.min），能承受较大的水压力、使用寿命长、维修费用低等优点。一种门叶、门框由型钢制造，钢结构插板闸门以优质的钢板为基材，采用橡胶止水、防腐方式为表面进行喷砂除锈及热喷锌。

不锈钢渠道闸门性能及结构 1．不锈钢渠道闸门符合《ZBM型不锈钢渠道闸门》企业标准。2．闸门结构形式为明杆式不锈钢渠道闸门,闸门的主要部件（闸板,闸框和导轨）进行酸洗钝化处理。3．闸板,闸框按最大工作水头设计,其拉伸,压缩和剪切强度的安全系数不小于5 。4．门槽采用钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形；门体为整体结构,在迎水面焊接“井”字形加强筋。5．导轨按最大工作水头设计,其拉伸,压缩和剪切强度安全系数不小于5。6．密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动, 螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。7．密封座止水橡胶采用优质丁腈橡胶,密封条厚不小于4mm。8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。9．闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按最大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。10．闸门在最大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。11．闸框密封座与闸板密封座间隙小于0.8mm。12．闸板与闸框导向槽的间隙小于 1.6mm。13．在要求的操作条件下,启闭机手柄设计最大手摇力为15Kg。14．驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器, 闸门的开启程度,带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。16．电动机为封闭结构,绝缘等级为F级,防护等级IP55,工作时噪声小于45dB（A）。17．闸门就地控制设备满足下列条件并具有下列装置：采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。电源：3相5线制, 交流电380V,50Hz 电机保护空气开关,接触器,热继电器,开闭指示灯,起停控制按钮等元件。
