铸铁镶铜闸门

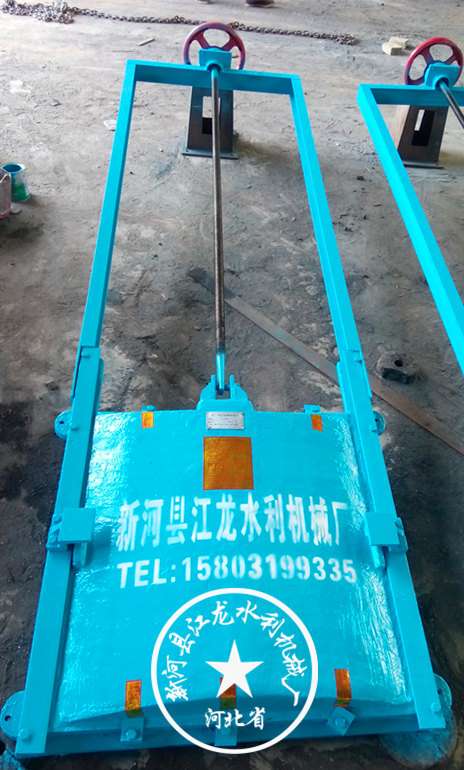

铸铁镶铜闸门图片

所属目录:其它

搜索关键字:铸铁镶铜闸门

信息简介:铸铁镶铜闸门

详细信息:
“铸铁镶铜闸门”参数说明
是否有现货: 认证: ISO
品牌: 江龙牌 连接形式: 浇注
适用介质: 外形: 中型
密封形式: 硬密封型 流动方向: 单向
阀杆的螺纹位置: 明杆闸阀 密封面配置: 楔式闸板式
材质: 铸铁 连接方式: 浇注
用途: 水利事业 公称通径: 2000×2000
型号: 多种型号 包装: 整车物流
产量: 3000
“铸铁镶铜闸门”详细介绍
铸铁镶铜方闸门是闸门的一种,主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,根据建设部通用标准和美国 AWWA 标准设计生产。 基本信息 ·????????????????????????????????????????????????????????????????? 中文名称 铸铁镶铜方闸门 ·????????????????????????????????????????????????????????????????? 功 能 给排水、防汛、灌溉 ·????????????????????????????????????????????????????????????????? 类 别 闸门 ·????????????????????????????????????????????????????????????????? 标 准 通用标准和美国 AWWA 标准 ·????????????????????????????????????????????????????????????????? 设 计 结构特点折叠 它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。 1. 铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母 / 吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 ( 对中小口径的闸门,其导轨可与门框浇注成一体 ) ,导轨长度一般为闸门全开启高度的 1/2~1/3 ,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2. 通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。 3. 采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。 4. 品种规格齐全,适应性广。 5. 与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。 性能参数折叠 1. 型号与规格 : 方闸门 : 明杆式 ZMF DN200~DN2500mm 2. 铸铁镶铜方闸门主要性能指标 : a) 闸门密封面配合间隙 ≤0.1 ㎜,密封座厚度大于 10 ㎜。 b) 密封面每米长度渗水量 : 正向 ≤0.7L/min ·m 反向 ≤1.25L/min ·m c) 公称压力 ≤0.1Mpa; 密封试验压力 0.1Mpa 。 d) 工作环境 : 温度 -20 ℃ ~120 ℃ 湿度 :95% 工作介质 : 水与污水 PH 值 :5~10 e) 安装位置 : 正常状态下正向迎水、处于铅垂状态。 f) 最大工作水头 : 单向受压 : 正向 :10m 反向 :5m 双向受压 : 均为 10m g) 启闭速度 : 不小于 0.2m/min ,不大于 1.5m/min 。 h) 闸框距边壁距离 ≥300 ㎜,距池底距离 ≥150 ㎜ ~250 ㎜
